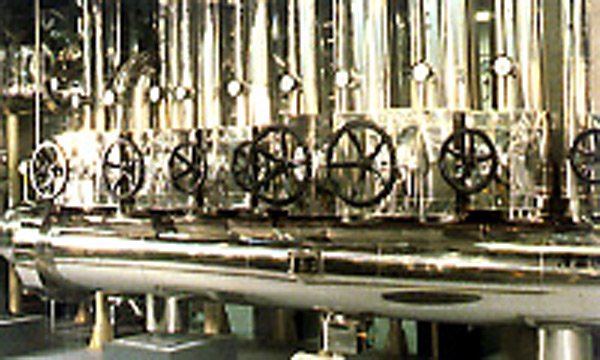

ヘッダー

冷温水、蒸気、エアーなどの各種ヘッダーをステンレス製、亜鉛メッキ製など、ご注文の仕様で製作します。

規格

  1. ゲージ圧力0.2MPa以上の気体を内部に保有する容器であって、内容積0.04m³以上の容器又は胴の内径が200mm以上で長さが1000mm以上のものは、第2種圧力容器となり労働基準局の検査がいります。
  2. 温水ヘッダーで内容積(m³)×圧力(MPa)が0.02をこえるものは、第1種圧力容器となり労働基準局の検査がいります。但し、次の装備を備え、水温を100℃以上に上昇させないような温水ヘッダーは、第1種圧力容器に該当しません。
    イ、自動制御装置
    ロ、溶解栓2ヶ以上
    ハ、溶解栓1ヶと自動警報装置1ヶ以上

寸法図/仕様

ヘッダー取出芯々距離(ℓ)表
