エアセパレーター

システムの腐食、エアーロック現象防止に効果大

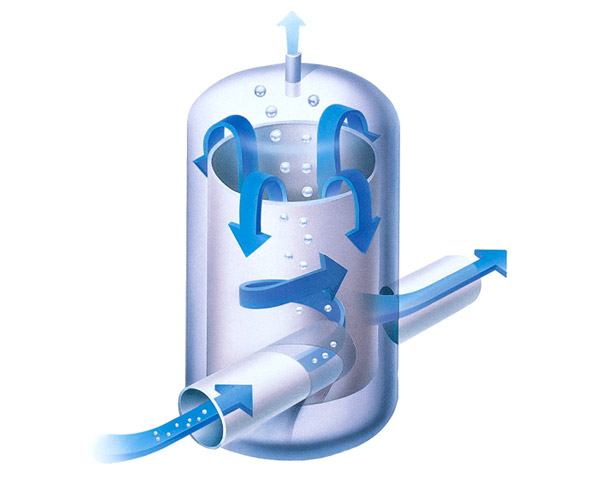

本機は、内筒によるサイクロン効果と内外筒間による自然浮力効果により、流体の完全な気泡分離を実現できます。
これにより、システムの腐食を抑制でき、更に機器のエアーロックを防止します。

エアーセパレーターの特長

  • セパレーター上部のエアーチャンバーにより、不快なウォーターハンマーやポンプ等の圧力振動を吸収できます。
  • 外筒にはスーパーフェライトステンレス鋼SUS444を使用しているため、耐食性に優れ、オーステナイト系ステンレス鋼に見られるような応力腐食割れの心配がありません。
  • ステンレス製のため内面塗装の必要がなく、温水環境でも安心して御使用いただけます。（鋼板製の装置に関しては内面塗装が必要となり、塗膜の劣化、剥離等が問題となります。）
  • 入口、出口の芯ずれがないため、配管をオフセットする必要がありません。

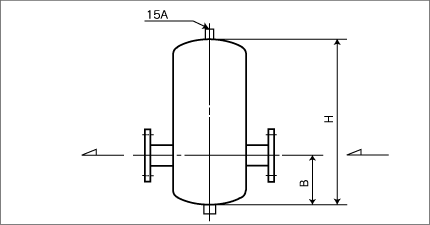

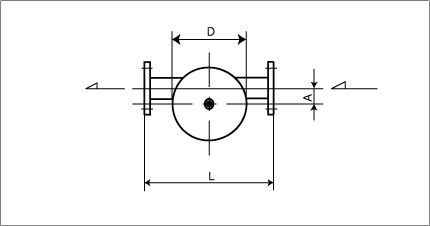

寸法図/仕様

寸法表
  形式No. 接続フランジ
の呼び		 D A B H L 内容量
（m³）		 最小流量
（L/min）		 最大流量
（L/min）
標準品 MAS-40 40A 216 50 143 481 400 0.0162 60 130
MAS-50 50A 216 45 143 481 400 0.0164 131 200
MAS-65 65A 267 60 163 586 450 0.0306 201 320
MAS-80 80A 319 80 179 693 500 0.0512 321 500
MAS-100 100A 356 80 201 792 550 0.0727 501 900
準標準品 MAS-125 125A 456 115 230 990 650 0.1511 901 1.200
MAS-150 150A 506 125 255 1105 700 0.2062 1.201 2.000
MAS-200 200A 658 160 310 1410 850 0.4426 2.001 4.000

主要部材及び仕様

本体材質 SUS444（JIS　G4305）
接続フランジ JIS　10K管フランジ（JIS　B2220）
仕上げは溶融亜鉛メッキです。
接水部はステンレスライニングです。
最高使用圧力 0.98MPa
試験圧力 1.47MPa
適用 温水のみ対応
  • ※自動エアー抜き弁とゲートバルブは別途となります。
  • ※上記仕様は予告なく変更する場合もあります。
