膨張タンク（開放形）

国土交通省仕様をはじめ各種仕様に対応します

膨張タンク（国土交通省仕様）

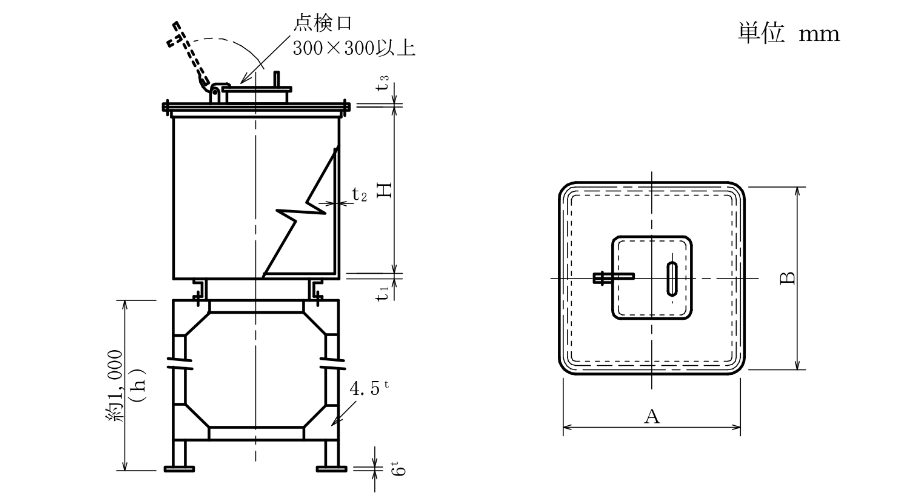

記号	容量（ℓ）	寸法（内法）			板厚						給水入口	膨張口	排水口	オーバーフロー	通気口	架台（h=1,000以下）
		寸法（内法）			（鋼板）			（sus）
		A	B	H	t₁	t₂	t₃	t₄	t₅	t₆
TE-100	100	500	500	700	3.2	3.2	3.2	3.0	3.0	3.0	20	25	20	25	25	L-40×40×5
TE-200	200	600	600	900	3.2	3.2	3.2	3.0	3.0	3.0	20	25	20	25	25	L-40×40×5
TE-300	300	700	600	1,000	4.5	4.5	3.2	3.0	3.0	3.0	25	32	20	32	25	L-50×50×6
TE-500	500	800	800	1,100	4.5	4.5	3.2	3.0	3.0	3.0	25	32	20	32	25	L-50×50×6
TE-750	750	900	900	1,200	4.5	4.5	3.2	3.0	3.0	3.0	32	40	25	40	25	L-50×50×6
TE-1000	1,000	1,000	1,000	1,300	4.5	4.5	3.2	4.0	4.0	3.0	32	40	25	40	25	L-60×65×6

消火用充水タンク（国土交通省仕様）
記号	有効容量（ℓ）	寸法（内法）			板厚						給水入口	膨張口	排水口	オーバーフロー	通気口	架台（h=1,000以下）
		寸法（内法）			（鋼板）			（sus）
		A	B	H	t₁	t₂	t₃	t₄	t₅	t₆
TF-200	200	600	600	900	3.2	3.2	3.2	3.0	3.0	3.0	25	40	20	32	25	L-40×40×5
TF-500	500	800	800	1,100	4.5	4.5	3.2	3.0	3.0	3.0	25	40	20	32	25	L-50×50×6
TF-1000	1,000	1,000	1,000	1,300	4.5	4.5	3.2	4.0	4.0	3.0	25	40	25	40	25	L-65×65×6

注
