ステンレス製球形タンク [ mopit-FB ]
高度な溶接精度と特殊形成技術が可能にした、類を見ないステンレス給水タンク
画期的な開発力と確かな技術で、全国各地にさまざまなステンレスタンクを提供してきたMORIMATSUが、サッカーボールのような多角形のステンレス鋼板を構成することで、タンクの球形化に成功しました。建築物の裏や屋上など、人目に付かない場所に設置されていた従来の給水タンクと違い、グランドや公園、施設のエントランスなどのモニュメントとして、また地域のランドマークとして広く活用していただける美しいフォルムの給水タンクです。強度・衛生面・メンテナンス性といった従来のステンレスタンクの利点はそのままに、いつまでも「安心の水」をお届けします。
納入事例

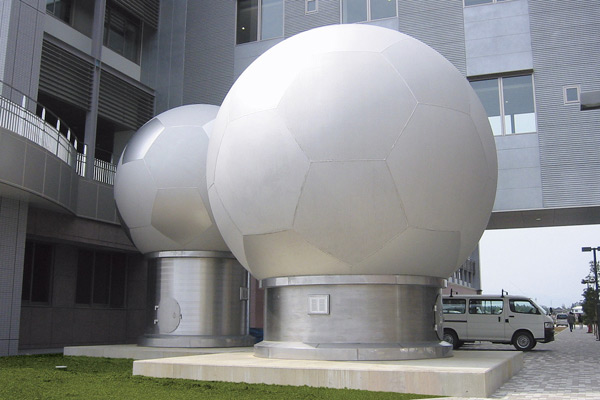

岐阜大学医学部本館 （岐阜県岐阜市柳戸）
- 50m³ タンク
有効容積：50m³
タンク寸法：φ4800mm - 100m³ タンク
有効容積：100m³
タンク寸法：φ5900mm
ステンレス製球形タンクの特長
- 五角形と六角形の多面体で構成されたシンプルかつ美しいフォルム。
- 耐圧的に最も理想的な球形構造で上層階や遠隔地への給水が可能。
- 従来のステンレスタンク同様、衛生的で耐震性に優れ、メンテナンスも容易。

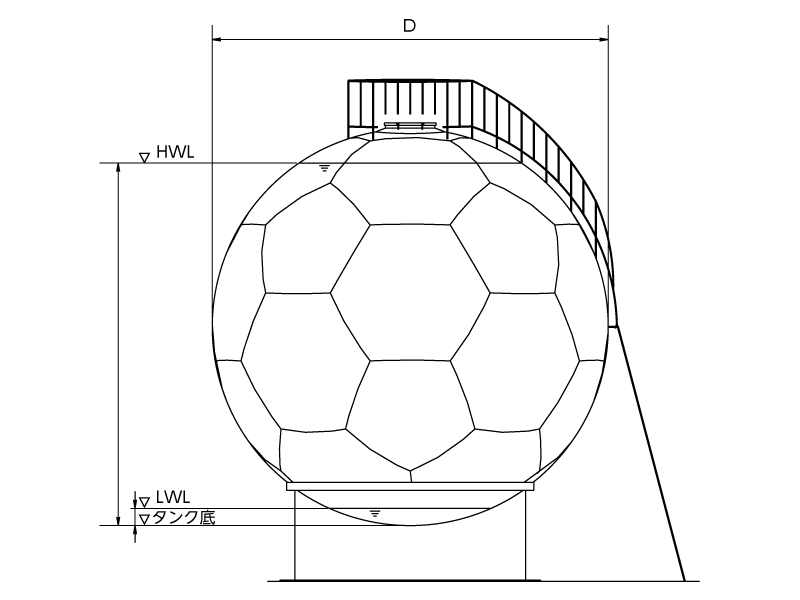

寸法図/仕様
| 型式 | 本体容量 （m³） |
有効容量 （m³） |
直径D （mm） |
HWL （mm） |
LWL （mm） |
板厚（mm） | ||
|---|---|---|---|---|---|---|---|---|
| S1 | S2 | S3 | ||||||
| MP-FT5 | 5.40 | 5.05 | 2,177 | 1,877 | 150 | 2 | 2 | 1.5 |
| MP-FT10 | 11.00 | 10.21 | 2,759 | 2,359 | 200 | 2 | 2 | 1.5 |
| MP-FT15 | 16.30 | 15.01 | 3,146 | 2,646 | 200 | 3 | 3 | 2 |
| MP-FT20 | 21.50 | 20.07 | 3,450 | 2,950 | 200 | 3 | 3 | 2 |
| MP-FT30 | 31.65 | 30.00 | 3,925 | 3,425 | 200 | 4 | 4 | 3 |
| MP-FT40 | 41.90 | 40.08 | 4,309 | 3,809 | 200 | 4 | 4 | 3 |
| MP-FT50 | 52.00 | 50.03 | 4,631 | 4,131 | 200 | 4 | 4 | － |
S1：SUS304 S2：SUS304＋SUS316 S3：SUS329J4L
上記以外のサイズにも対応いたしますので、お問い合わせください。
用途例
モニュメントとして…
- スタジアム
- 病院
- 運動場
- 分譲住宅地
- 公園
- 工場
ランドマークとして…
- 高速道路
- 有料道路施設
- 観光地
- 農地
